Motor Koruma Şalteri

Motor Koruma Şalteri, üç fazlı elektrik motorlarını aşırı yük ve kısa devre gibi olumsuz durumlara karşı korumaya yardımcı olan termik-manyetik şalt ekipmanlarından biridir. Motor kontrol panoları, pompa ve fan sistemleri, kompresörler, konveyör hatları, HVAC uygulamaları ve endüstriyel makinelerde motor devresinin korunması amacıyla kullanılabilir. MSA Elektrik’in mevcut koleksiyonunda Schneider Electric TeSys GV2 ve TeSys GV3 serilerine ait farklı akım ve motor gücü aralıklarında ürünler bulunmaktadır. Koleksiyonda şu anda 11 farklı Schneider modeli yer almaktadır.

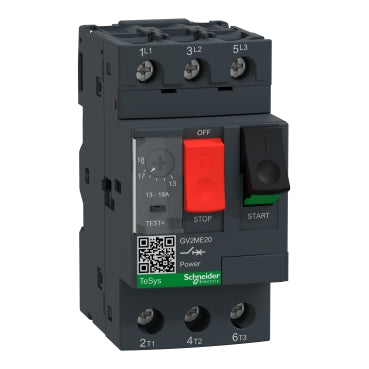

TeSys GV2 serisindeki ürünler daha düşük ve orta güçlü motor uygulamalarına yönelik geniş bir seçim aralığı sunar. MSA Elektrik’te GV2ME05 0,63–1A, GV2ME06 1–1,6A, GV2ME07 1,6–2,5A, GV2ME08 2,5–4A, GV2ME10 4–6,3A, GV2ME14 6–10A, GV2ME16 9–14A, GV2ME20 13–18A ve GV2ME32 24–32A modelleri bulunmaktadır. Bu ürünler yaklaşık 0,25 kW seviyesinden 15 kW motor uygulamalarına kadar farklı ihtiyaçlara hitap eder. GV2 modellerinin önemli bölümünde DIN ray veya pano montajına uygun kompakt gövde ve ayarlanabilir termik koruma yapısı bulunmaktadır.

Daha yüksek güçlü uygulamalarda koleksiyondaki Schneider TeSys GV3 serisi değerlendirilebilir. GV3P40 modeli 30–40A ayar aralığıyla yaklaşık 18,5 kW, GV3P50 modeli ise 37–50A aralığıyla yaklaşık 22 kW motor uygulamalarına yönelik seçeneklerdir. Motor Koruma Şalteri seçilirken yalnızca motorun kW değerine göre karar verilmemeli; motor etiket akımı, çalışma gerilimi, kalkış karakteristiği, kısa devre seviyesi ve pano yapısı birlikte değerlendirilmelidir. Termik ayar değerinin motorun gerçek çalışma akımına uygun belirlenmesi, korumanın doğru çalışması açısından önemlidir.

Motor koruma ekipmanları çoğu uygulamada kontaktörlerle birlikte kullanılarak motorun hem korunmasına hem de uzaktan kumanda edilmesine yönelik bir sistem oluşturur. Bu nedenle uygun koruma ürünü belirlendikten sonra Kontaktör kategorisindeki bobin gerilimi, akım ve motor gücü değerleri de sistemle birlikte değerlendirilmelidir. Değişken hızlı motor kontrolünün gerektiği uygulamalarda ise Hız Kontrol Cihazları kategorisindeki inverter ve motor sürücüsü çözümleri incelenebilir. Motor koruma, anahtarlama ve hız kontrol ekipmanlarının birbiriyle teknik olarak uyumlu seçilmesi pano sisteminin daha düzenli çalışmasına katkı sağlar.

MSA Elektrik üzerinden Motor Koruma Şalteri kategorisindeki Schneider TeSys GV2 ve GV3 modellerini termik ayar aralığı, motor gücü ve uygulama ihtiyacına göre karşılaştırabilirsiniz. Mevcut ürün gamı yaklaşık 0,63A’dan 50A’ya ve 0,25 kW’dan 22 kW’a kadar uzanan farklı motor uygulamalarına yönelik seçenekler sunmaktadır. Ürün seçimi ve termik ayar işlemleri motor etiket değerleri dikkate alınarak yetkin elektrik personeli tarafından gerçekleştirilmelidir.
